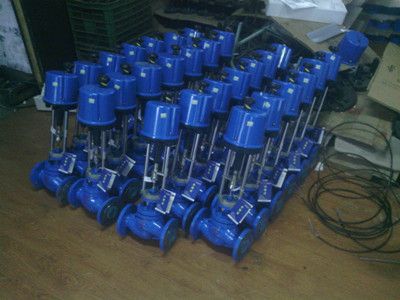

ZDLP电动蒸汽调节阀，电动单座调节阀厂家

￥1600.00

上海

上海湖泉阀门集团有限公司

本网推荐

图文详情
产品参数

ZDLP电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。ZDLP电动单座调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。
电动执行机构主要技术参数：

公称通径mm		20	25	32	40	50	65	80	100	125	150	200	250	300	400
阀座通径mm		20	26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数kv		6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600	2700
公称压力(MPa)		0.6,1.6，2.5，4.0，6.4
行程(mm)		10	16		25		40			60			100
流量特性		直线，等百分比，快开
工作温度℃		-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通双座铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
阀体允许压差		≤公称压力											4.0	3.4
配用电动执行机构型号	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20			361LXB-30		361LXB-50

电动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，适用于泄漏量要求严格，且阀前阀后压差不大及介质有一定粘度或含有纤维杂质的工况。直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值：等百分比（对数）性、直线性、快开特性。
ZDLP型电子式电动单座调节阀是由3610L/3810/PSL等系列电子式电动执行机构或智能型一体化执行机构和单座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转。电子执行机构连线简单，调节机构阀芯采用顶导向，适用于对泄漏量要求严格，阀前后压差不大及有一定粘度和含有纤维状介质的场合。

品牌：	上SQ泉
型号：	ZDLP-16
加工定制：	是
材质：	蒸汽调节阀
连接形式：	对夹
适用介质：	水;蒸汽;油品;氨气;氮气;氧气;氢气;液化气;空气
压力环境：	常压
工作温度：	常温
